隨著手機性能的不斷提升，續航和散熱，一直是智能設備備受詬病的兩大槽點。而這一問題，正在隨著5G手機的登場，變得更加迫在眉睫。

▼手機散熱重要性

一部4G手機芯片功率約在3W上下，但到5G功率最高會來到11.4W。同時，5G手機電源功率會比4G手機多出7-8瓦，5G芯片的計算能力則比現有4G芯片高5倍以上，而無線充電對信號傳輸的要求更高。

這一切，都對手機的散熱能力提出了嚴峻的考驗。

更不用說隨著AI技術和AR應用增加，手機運算速度及數據處理能力持續提升，更會讓手機發熱量提升一個等級。

因此，整機功耗的增加，再加上手機內部空間越來越擁擠，都會讓散熱成為手機設計的難點及關鍵。

▼ 多種因素影響使得 5G 手機散熱需求大幅增加



在4G時代，石墨片由於其出色的導熱性，被作為手機電路板散熱的不二之選。蘋果、OPPO、小米等廠商，都在其智能手機產品中，使用石墨作為散熱方案。

▼ 石墨散熱下遊應用中手機占比 67%

然而隨著高耗能5G手機的落地，更高級的散熱方案也開始逐步登場。

就目前已經發布的5G散熱方案來看，單一石墨散熱，正在逐漸升級為“石墨+熱管”或者“石墨+均熱板（VC）”方案。

1、石墨+熱管

部分5G手機采用的是“熱管+石墨散熱”方案解決熱問題。

熱管散熱技術的原理，是用中空設計的銅管，管中裝有少量的水或其他化學物質，當手機散熱溫度超過臨界溫度時，銅管中的液體氣化，蒸汽順著管壁的毛細結構將熱量從主板帶走，進行點對點導熱。

▼液冷銅管散熱結構及原理

2、石墨+均熱板（VC）

華為Mate 20 X 5G和vivo APEX 2019 則采用的是石墨烯膜+均熱板的方式散熱。

▼均熱板散熱結構及原理

▼華為 Mate 20 X 5G 采用石墨烯膜+均溫板方式

均熱板（VC）原本主要用於高端數據中心服務器散熱，管體厚重。不過，經過很長時間的輕薄化改良和優化之後，目前華為Mate20 X上可以做到0.4mm的厚度，對生產工藝的要求非常苛刻。

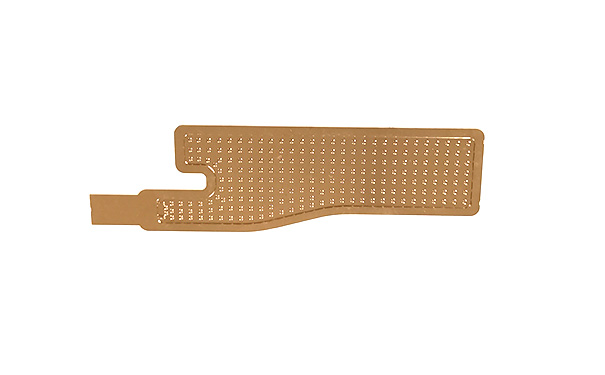

這種手機上的VC采用半導體加工常用的蝕刻工藝，加工出小於0.1mm壁厚的板材，采用比頭發絲還細的銅絲，編製成內部回液毛細結構，經過700℃左右高溫燒結，焊接，抽真空，注液，密封等多道工藝，形成蒸汽流動，液體回流的高效兩相傳熱均溫板，實現0.4mm厚度VC量產應用。

這種VC應用範圍廣泛，特別適用於高度空間受到嚴格限製的環境中，如筆記本電腦，工作站和網路服務器等。

熱管/VC散熱能力強，技術門檻高，是未來解決手機高功耗的重要方式。

▼ 為解決高功耗帶來熱問題，Mate 20X 采用“石墨+VC”散熱

為解決散熱問題，華為采用“石墨烯膜+VC液冷冷板”散熱方案，使Mate 20 X的散熱能力較上代Mate 10提升約50%，發熱集中點的溫度較上代下降了3度以上。
